Network-Edge用UPS AN-ManagerStation相互接続検証

はじめに

AN-ManagerStationは、APRESIAシリーズだけではないマルチベンダ環境の様々なネットワークを統合管理することができます。
今回、オムロンソーシアルソリューションズ株式会社様のご協力により、検証用UPS(無停電電源装置)をお借りすることができましたので、AN-ManagerStationを活用することで、実際にどういった風に見えるのか、どこまで監視できるのかを検証してみましたので紹介します。検討/設定の際の参考になればと思います！

オムロンソーシアルソリューションズ株式会社様　製品紹介ページ　https://socialsolution.omron.com/jp/ja/products_service/ups/

検証概要

- 検証の目的
  オムロンソーシアルソリューションズ株式会社様の無停電電源装置(UPS)「型式：BV55REM＜標準搭載ネットワークカード(型式：SC21)＞」(以下、BV55REMという)および「型式：BN150RA」(以下、BN150RAという)とAN-ManagerStationの相互接続性を確認する。

※BN150RAはネットワークカードを標準搭載していないため、オプションのネットワークカード(型式：SC22)を搭載しております。
※標準搭載ネットワークカード(型式：SC21)、ネットワークカード(型式：SC22)は、以下、SC21、SC22という。

また、相互接続において必要になる設定内容、課題についても洗い出しを行う。

- 検証構成

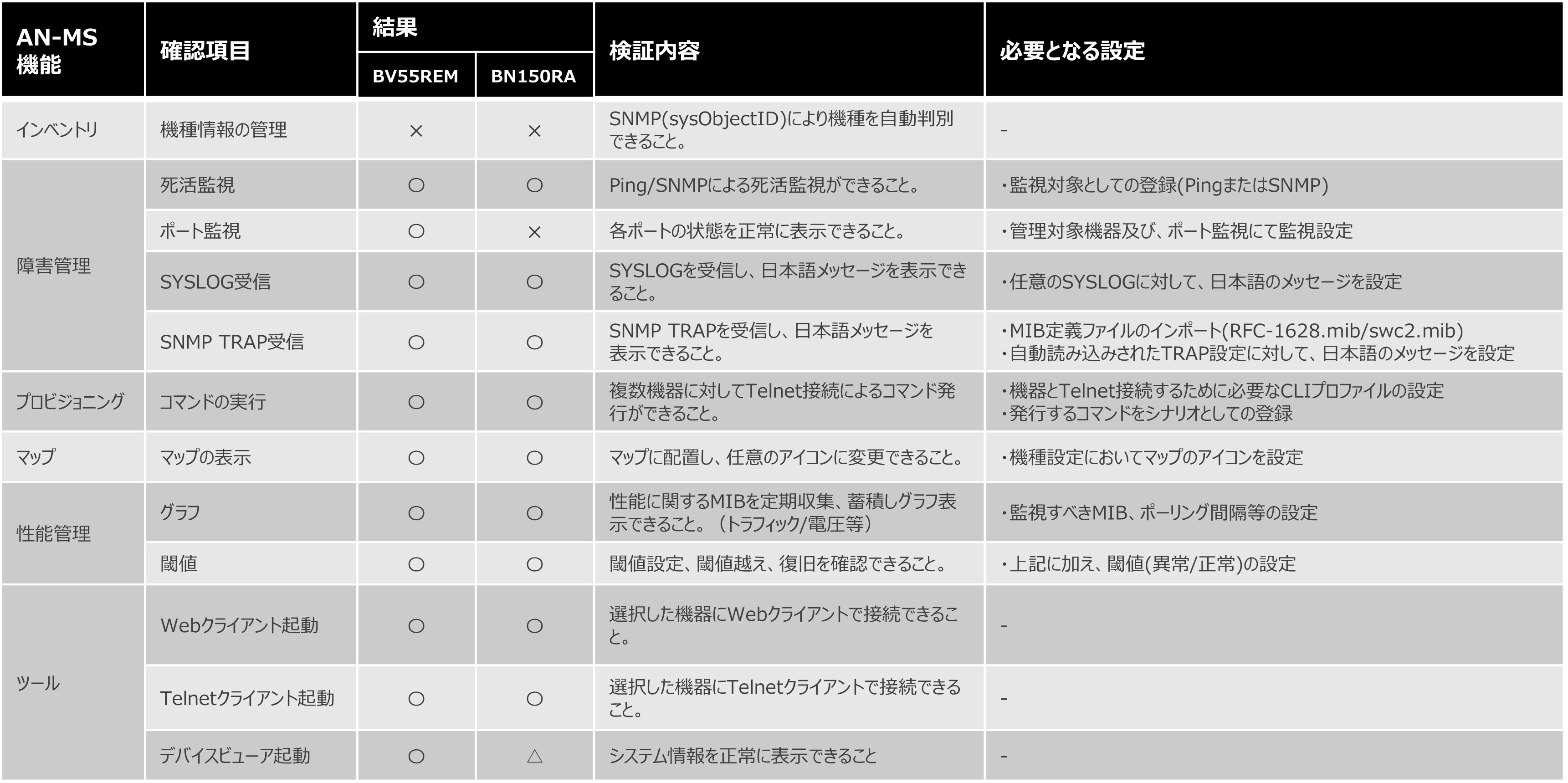

検証結果まとめ

検証結果まとめ
AN-ManagerStation 1.17.01が提供する各種機能について、BV55REM/BN150RAとの接続性を確認した結果、ほぼ全ての機能を有効利用できることが確認できました。

ただし、一部「×」「△」が付く項目については、以下の通り少し注意が必要です。

機種情報の判別
ネットワークカード(SC21/SC22)のsysObjectIDを取得するため、UPSの具体的な型式を判別することができません。
管理対象機器に設定できる任意文字列(コメント)で型式を設定してください。

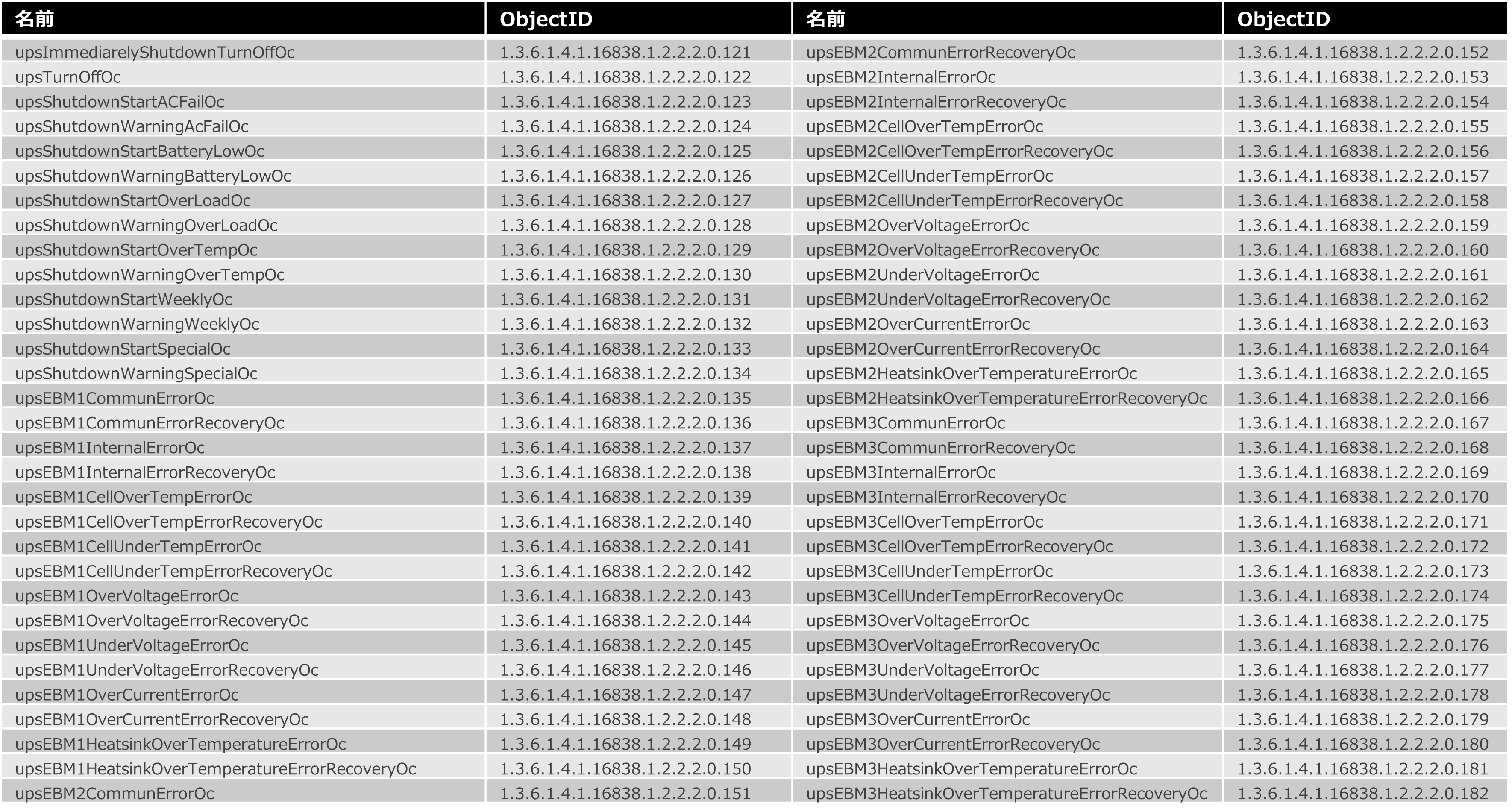

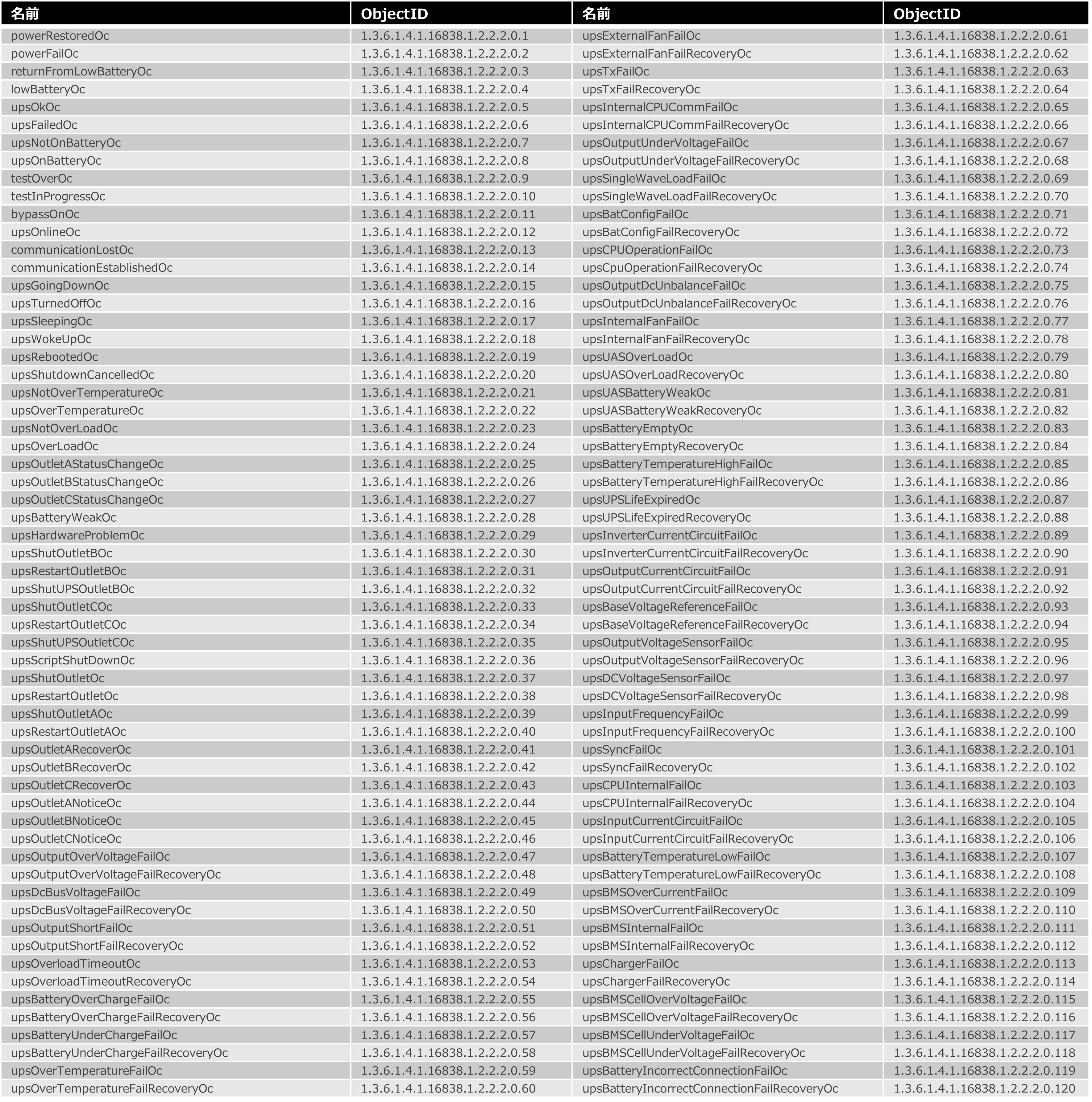

取得できるMIB
SC21とSC22で、取得できるMIBの内容に差異があり、SC22ではインタフェース関連のMIBが取得できませんでした。

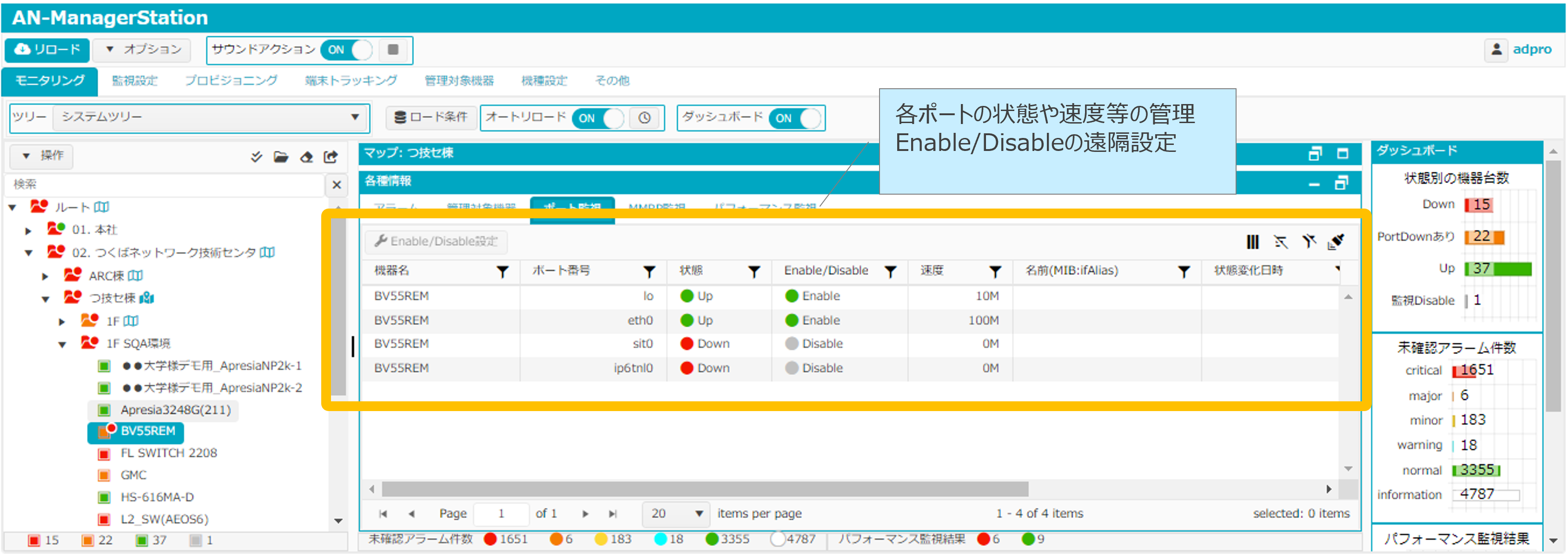

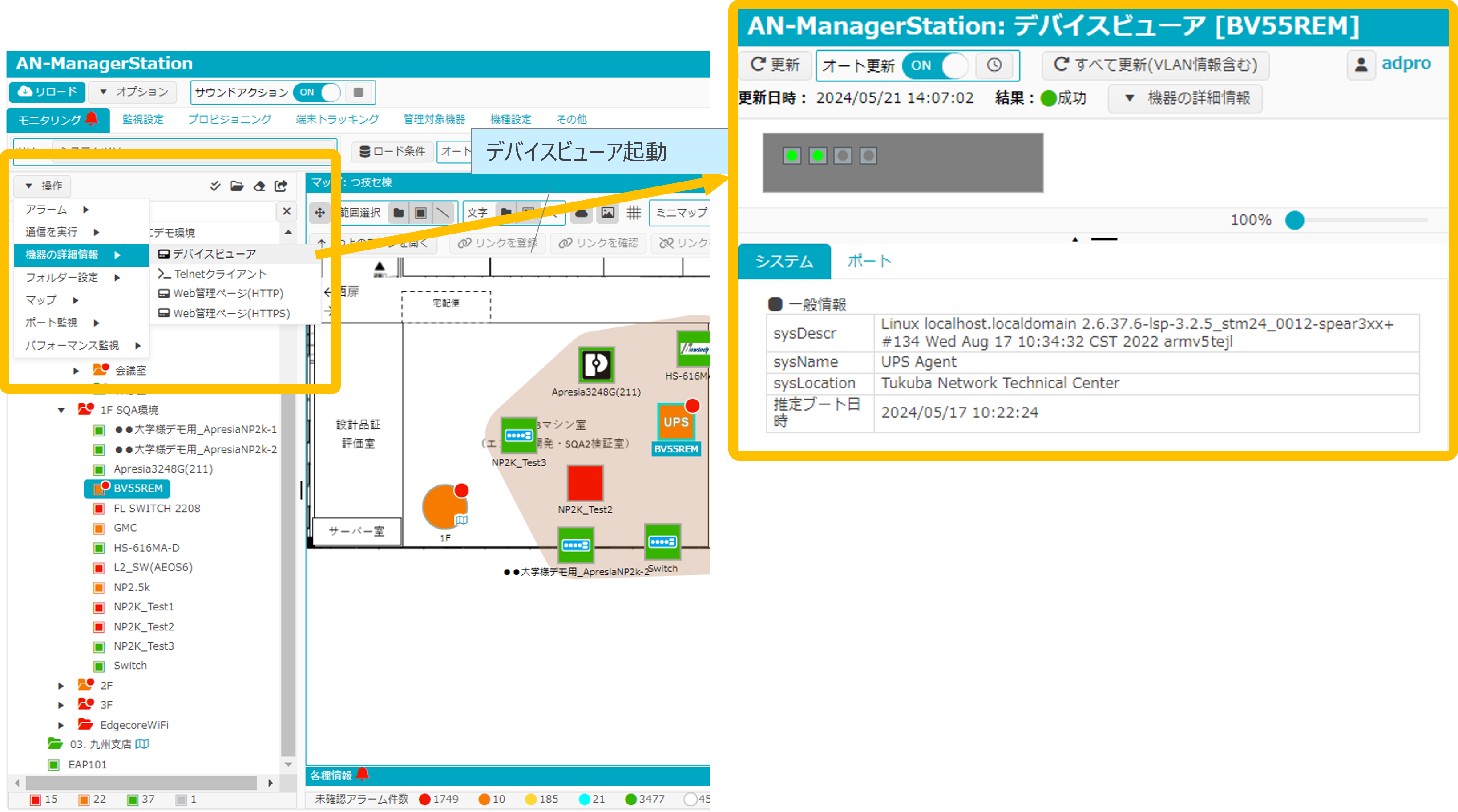

SC22ではポート監視やデバイスビューアなどの一部機能が利用できませんが、スイッチングハブなどのネットワーク機器ではないため、運用上の影響は少ないと考えています。
